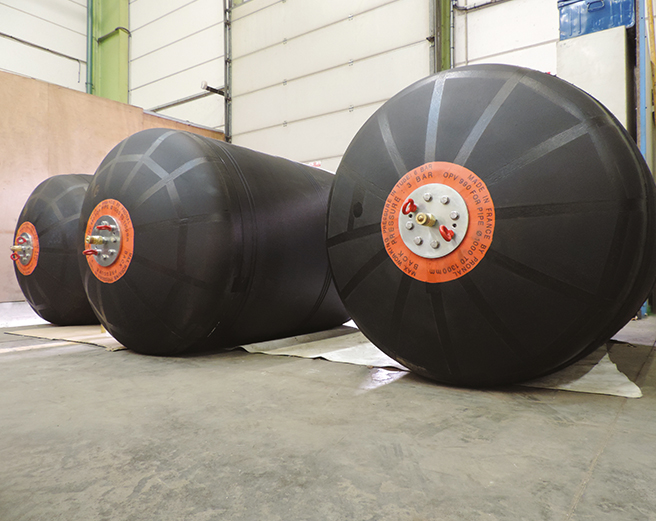

Obturateur Haute-Pression - OHP
L’obturateur haute-pression « OHP & OPV » obture tous types de tuyauteries (béton, acier, PEHD, inox…). Nous avons développé cette gamme pour retenir de fortes contre-pressions, allant jusqu’à 35 bars et plus sur étude.

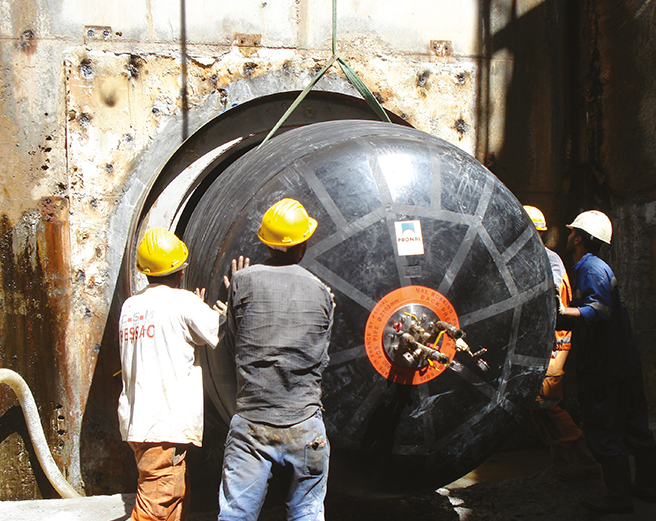

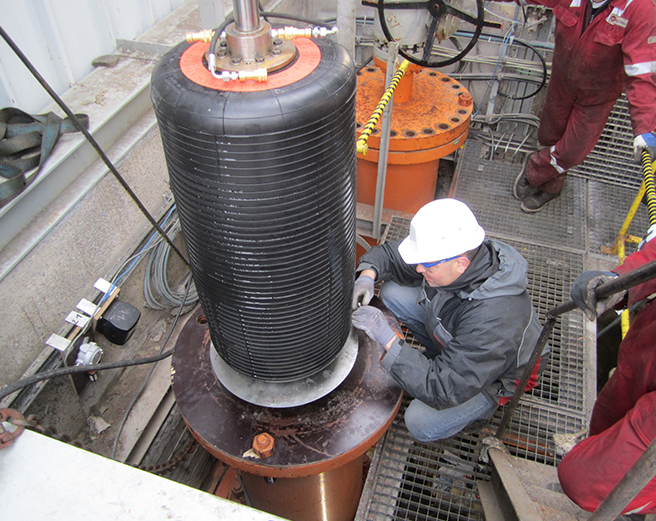

C’est pourquoi, ils permettent l’obturation sous haute-pression, pour des contrôles, tests ou maintenances de conduites Nucléaire, Subsea, Oil & Gas. Aussi, ces obturateurs gonflables gaz assurent la flottabilité de jackets ou de pipes.
Par ailleurs, l’obturateur haute-pression est également utilisé pour des tests de soudure, des réparations ou remplacements de vannes sur des tuyauteries.
Enfin, nous avons la possibilité de confectionner des obturateurs pipelines spécifiques avec :
- Brides intégrées,
- By-pass,
- Revêtement spécifique pour tenue chimique, contact huile ou hydrocarbure,
- Système de gonflage/dégonflage automatique, …
Avantages
Utilisation
- Système de « by pass » en option
- Mobilité possible de l’obturateur
- Système de gonflage autonome
Sécurité
- Résistance à la contre-pression jusqu’à 35 bars et plus sur demande
- Grande résistance à l’usure
- Testé dans des conditions similaires sur nos outillages d’essais avant livraison
Manutention
- Facile à mettre en oeuvre
- Rapide à déployer
- Produit réutilisable
Informations détaillées
- Matériau : SBR / NPVC / EPDM selon l’application
- Technique : vulcanisation à chaud sous vide en autoclave
- Gamme :
- OPV avec une contre-pression de 3 bar
- OHP 1 avec une contre-pression de 8 bar
- OHP 2 avec une contre-pression de 15 bar et plus sur demande
- Dimensions : standard et sur-mesure
- Gonflage : à l’eau
- Résistance température : -25C°/+100C
- Accessoires :
- by-pass
- système de roulettes
- système de gonflage autonome
Informations techniques
| Ref. | Ø ext. obturateur (mm) | Ø mini obturable (mm) | Ø max obturable (mm) | Longueur (mm) | Ligne de gonflage | CP max OPV (bar) | CP max OHP 1 (bar) | CP max OHP 2 (bar) |
|---|---|---|---|---|---|---|---|---|
| 90 | 90 | 95 | 145 | 230 | 1/4" | 3 | 8 | 15 |
| 140 | 140 | 145 | 190 | 280 | 1/4" | 3 | 8 | 15 |
| 185 | 185 | 190 | 245 | 370 | 1/4" | 3 | 8 | 15 |
| 240 | 240 | 245 | 290 | 550 | 1/4" | 3 | 8 | 15 |
| 280 | 280 | 290 | 385 | 560 | 1/4" | 3 | 8 | 15 |
| 380 | 380 | 385 | 490 | 685 | 1/4" | 3 | 8 | 15 |
| 480 | 480 | 490 | 595 | 970 | 1/4" | 3 | 8 | 15 |
| 530 | 530 | 535 | 700 | 1345 | 3/4" | 3 | 8 | 15 |
| 690 | 690 | 700 | 900 | 1180 | 3/4" | 3 | 8 | 15 |
| 840 | 840 | 850 | 1000 | 1485 | 3/4" | 3 | 8 | 15 |
| 990 | 990 | 1000 | 1300 | 1640 | 3/4" | 3 | 8 | 15 |
| 1090 | 1090 | 1290 | 1400 | 1890 | 3/4" | 3 | 8 | 15 |
| 1290 | 1290 | 1300 | 1550 | 2220 | 3/4" | 3 | 8 | 15 |
| 1490 | 1490 | 1550 | 1895 | 2770 | 3/4" | 3 | 8 | 15 |
| 1890 | 1890 | 1895 | 22200 | 3210 | 3/4" | 3 | 8 | 15 |
Vous ne trouvez pas vos dimensions
Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.
