Coussin de levage haute pression CLT
Le coussin de levage haute pression soulève, cale et pousse des charges lourdes principalement à l’horizontale. Cependant, ses actions peuvent être également effectuées à la verticale, par exemple pour du calage de pipes. Suivant les modèles de la gamme, la capacité de levage de ce coussin pneumatique s’échelonne entre 1 et 65 tonnes. Sa course de levage quant à elle peut aller jusqu’à 500 mm de haut.
Le coussin gonflable s’insère facilement dans les espaces réduits, grâce à son épaisseur à vide de 25 mm seulement. Aussi, sa commande de gonflage déportée évite à l’opérateur d’être à proximité de la zone de levage. Ce système de gonflage fait du coussin de levage haute pression CLT, un outil incontournable pour travailler en toute sécurité.
Fabriquée à base de nappage aramide enduite d’élastomère et assemblé par vulcanisation, la gamme de coussins de levage est utilisée en complément ou en remplacement des moyens de levage traditionnels.
Contrairement au cric hydraulique, les coussins pneumatiques de levage ont une surface de contact plus grande avec la charge à lever. Ainsi, la stabilité est parfaite et la poussée est uniformément répartie.

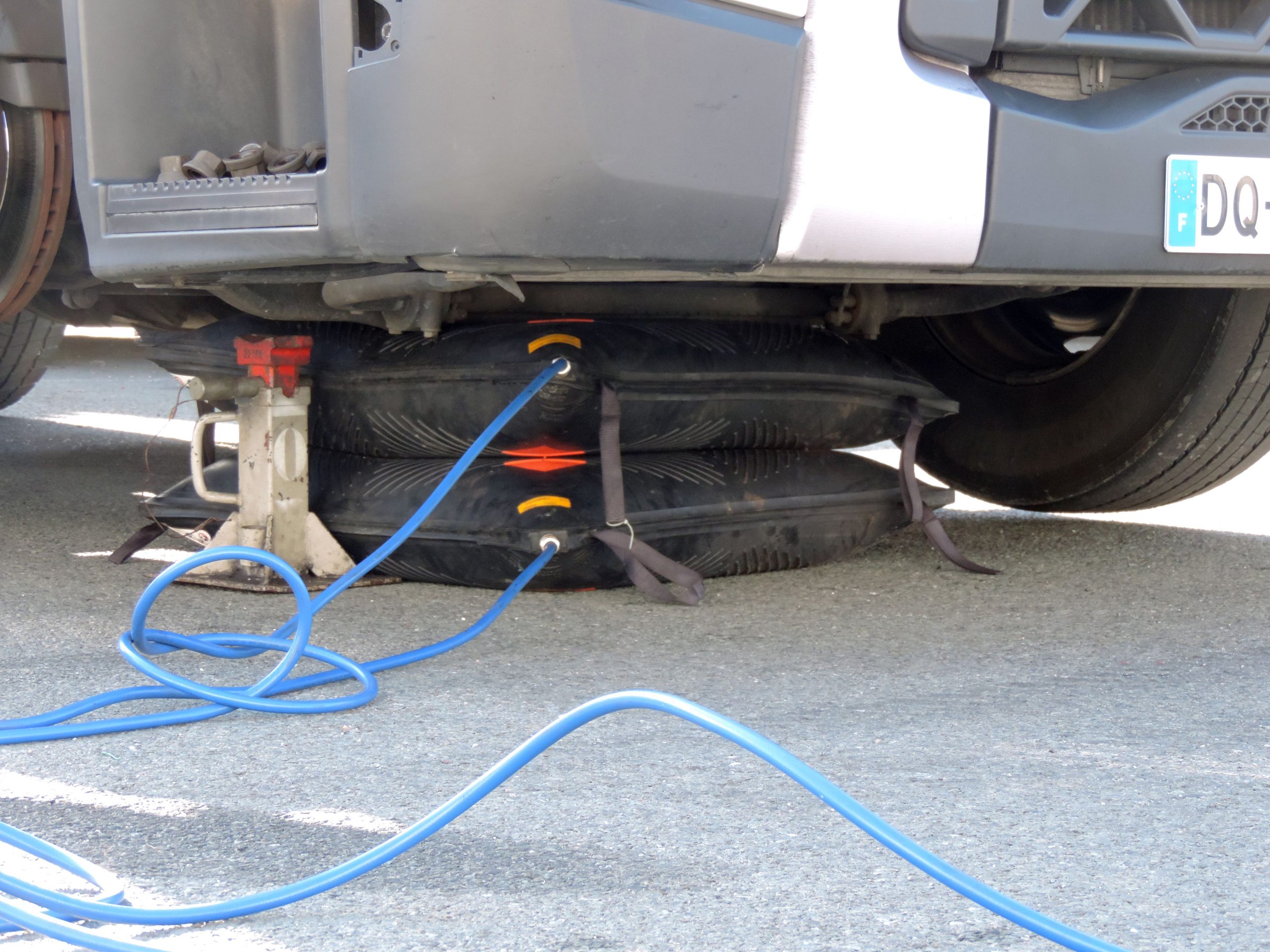

Grâce à son faible poids et sa faible épaisseur, nous pouvons les retrouver dans de nombreux secteurs d’activités tels que les dépannages de véhicules, la manutention, les carrières ou les services de secours. Parmi cette gamme, il existe aussi les coussins de levage basse pression et les coussins de levage superposables.
Avantages
Utilisation
- Surface de levage large et solide
- Superposable par 3
- S’adapte à tous types d’alimentation en air
Sécurité
- Surface antidérapante
- Levage progressif sans à coups
- Respect de la norme NF EN 13731
Manutention
- Léger et peu encombrant
- Poignées de manutention
- Faible épaisseur
Informations détaillées
- Matériau : nappe aramide enduite d’élastomère
- Technique : vulcanisation à chaud sous vide en autoclave
- Dimensions : de 100 x 100 mm jusqu’à 920 x 920 mm
- Gonflage : à l’air
- Résistance température : -20 à 60°C
- Pression de gonflage max : 8 bar
- Pression d’épreuve : 12 bar
- Épaisseur max : 25 mm
- Course de levage : de 90 à 515 mm
- Coef. de sécurité : 4
Informations techniques
| Ref. | Code | Dimensions | Poids (kg) | Cap. de levage max | Course Max | Volume d'air (l) |
|---|---|---|---|---|---|---|
| CLT 1 | 058156 | 150 x 150 | 0.6 | 1 | 90 | 5 |
| CLT 3 | 058157 | 200 x 200 | 1 | 3 | 115 | 12 |
| CLT 6 | 058158 | 300 x 300 | 3 | 6 | 175 | 41 |
| CLT 10 | 058159 | 380 x 380 | 4 | 10 | 220 | 84 |
| CLT 14 | 058160 | 420 x 420 | 5 | 14 | 245 | 113 |
| CLT 19 | 058161 | 510 x 510 | 8 | 19 | 295 | 203 |
| CLT 24L | 058163 | 1000 x 320 | 9 | 24 | 215 | 227 |
| CLT 24 | 058162 | 560 x 560 | 9 | 24 | 320 | 269 |
| CLT 30 | 058164 | 620 x 620 | 10 | 30 | 345 | 365 |
| CLT 43 | 058165 | 750 x 750 | 15 | 43 | 410 | 646 |
| CLT 54 | 058166 | 840 x 840 | 19 | 54 | 465 | 908 |
| CLT 65 | 058167 | 920 x 920 | 22 | 65 | 515 | 1190 |
Vous ne trouvez pas vos dimensions
Notre bureau d'études composé des meilleurs chefs de projets et de desssinateurs sauront imaginer et créer un produit sur-mesure spécialement pour vous et votre projet unique.
